Un branchement prise triphasé 4 fils raccorde trois phases et un conducteur de terre, sans neutre. Cette configuration alimente les moteurs triphasés purs (combiné à bois, dégauchisseuse, scie à ruban) qui n’ont pas besoin du 230 V monophasé. Confondre ce câblage avec le montage 5 fils (3 phases + neutre + terre) reste l’erreur la plus fréquente en atelier bois, et ses conséquences vont du disjoncteur qui saute au moteur endommagé.
Triphasé 4 fils ou 5 fils : ce que la plaque signalétique de la machine impose
Avant de toucher au tableau électrique, la plaque signalétique de la machine tranche le débat. Un moteur marqué 400 V triangle n’utilise que trois phases et la terre, soit quatre conducteurs. Un appareil marqué 230/400 V ou disposant d’un circuit de commande en 230 V a besoin du neutre, donc de cinq fils.
A voir aussi : Studio : quel est le meilleur isolant phonique pour pratiquer la musique ?
En atelier bois, la majorité des machines-outils anciennes (combinés Kity, Lurem, Robland) fonctionnent en 400 V pur. Le branchement prise triphasé 4 fils leur suffit. Les modèles récents intègrent parfois un variateur de vitesse ou un éclairage de travail en 230 V : dans ce cas, le neutre devient nécessaire et le câblage passe à 5 fils.
Vérifier la plaque signalétique évite de tirer un câble surdimensionné ou, pire, de raccorder un neutre inutile sur une borne qui n’en attend pas.
A lire en complément : Que penser du bois densifié ?

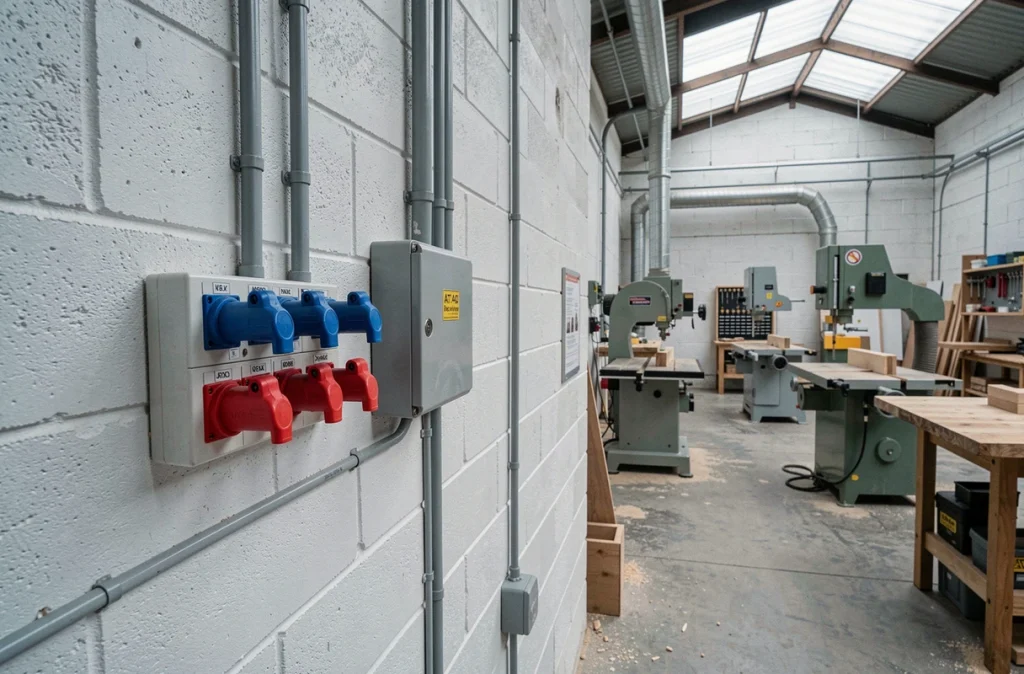

Prise CEE P17 rouge en atelier bois : quel modèle pour 4 fils
La prise utilisée pour ce type de branchement est une prise CEE (P17) rouge à 4 broches : trois broches de phase et une broche de terre. Elle se distingue visuellement de la version 5 broches (3P+N+T) par l’absence du contact neutre.
Le choix de l’intensité nominale dépend de la puissance appelée par la machine. Pour la plupart des combinés à bois d’atelier amateur ou semi-professionnel, une prise 16 A convient. Les machines plus lourdes (toupie, raboteuse industrielle) peuvent exiger une prise 32 A.
Correspondance section de câble et intensité
La section du câble reliant le tableau à la prise suit l’intensité du disjoncteur de protection :
- Prise 16 A : câble en 2,5 mm² minimum pour les trois phases et la terre, sur une longueur courante en atelier (moins d’une quinzaine de mètres).
- Prise 32 A : câble en 6 mm² minimum, section qui encaisse le courant de démarrage des moteurs puissants.
- Au-delà d’une vingtaine de mètres entre le tableau et la prise, la chute de tension impose souvent de passer à la section supérieure, même si l’intensité nominale ne l’exige pas en théorie.
Un câble trop fin provoque un échauffement et une chute de tension qui ralentit le moteur au démarrage, un défaut particulièrement gênant sur une dégauchisseuse ou une scie à ruban chargée.
Protection au tableau : disjoncteur tétrapolaire et différentiel adapté
Le circuit d’une prise triphasée 4 fils doit être protégé par un disjoncteur tétrapolaire dédié. Ce disjoncteur coupe les trois phases simultanément. Son calibre (16 A ou 32 A) correspond à la prise installée.
En amont, un interrupteur différentiel protège contre les défauts d’isolement. Pour un circuit de prises d’atelier standard, un différentiel de type A ou AC suffit dans la plupart des configurations.
Cas des machines avec variateur de vitesse
Les ateliers bois modernes utilisent de plus en plus des variateurs de fréquence pour ajuster la vitesse de rotation des moteurs (aspirateur d’atelier, combiné à vitesse variable). Ces variateurs génèrent des courants de fuite à composante continue qui peuvent aveugler un différentiel classique de type AC.
La révision 2024 de la NF C 15-100, applicable à titre volontaire depuis septembre 2024 et qui devient la seule référence obligatoire pour les installations neuves et rénovations lourdes à partir de septembre 2025, renforce les exigences sur ce point. Elle rend obligatoire un différentiel de type F pour les circuits alimentant des équipements à variateur. Si votre atelier bois intègre ce type de machine, le choix du différentiel n’est plus anodin.

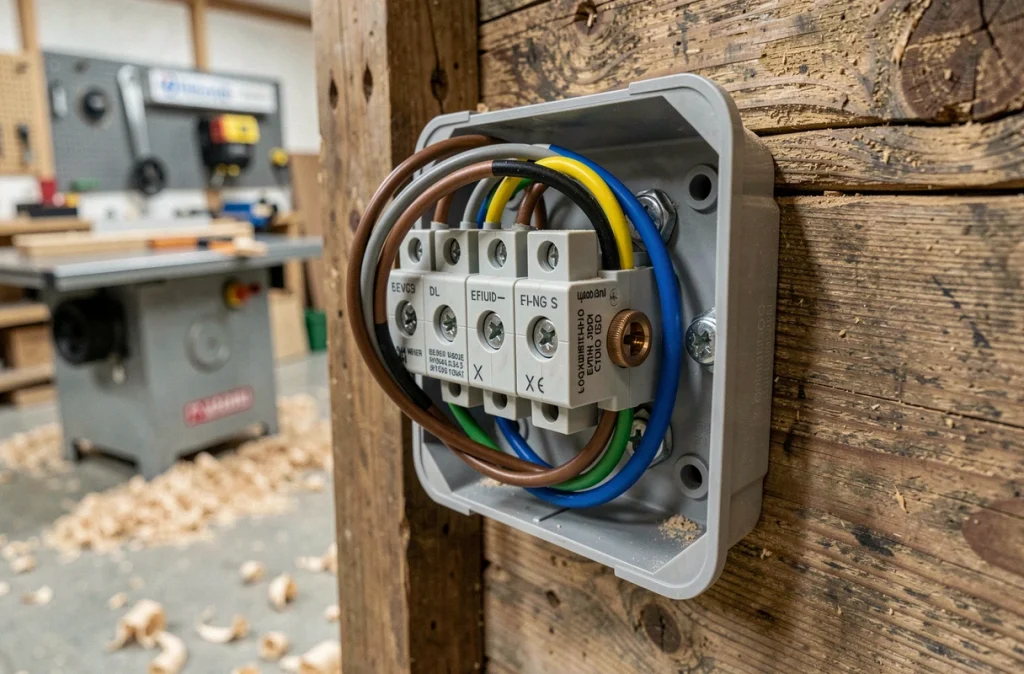

Raccordement d’une prise triphasée 4 fils : ordre des conducteurs
Le câblage physique d’une prise CEE 4 broches suit un repérage normalisé. Chaque borne est marquée sur le corps de la prise :
- L1, L2, L3 : les trois phases, raccordées avec les conducteurs de couleur marron, noir et gris (norme en vigueur depuis les années 1970).
- Borne terre (symbole ⏚) : conducteur vert/jaune, toujours raccordé en premier et débranché en dernier.
L’ordre de raccordement des trois phases sur L1, L2 et L3 détermine le sens de rotation du moteur. Si la machine tourne à l’envers après le premier essai, il suffit d’inverser deux phases (par exemple L1 et L2) sur la prise ou sur la fiche. Tester le sens de rotation à vide, sans pièce de bois engagée, reste une précaution élémentaire.
Conducteurs anciens : attention aux couleurs non conformes
Dans les bâtiments antérieurs aux années 1970, les couleurs de câbles ne suivent pas la norme actuelle. On rencontre du rouge, du blanc ou du violet pour les phases, et parfois un conducteur de terre en gris ou en noir. Dans ce cas, un multimètre ou un testeur de phase permet d’identifier chaque conducteur avant raccordement. Brancher un fil de terre sur une phase provoque un court-circuit immédiat au différentiel, dans le meilleur des cas.
NF C 15-100 série 2024 : ce qui change pour un atelier triphasé
La série 2024 de la NF C 15-100 regroupe 21 normes révisées. Pour un atelier bois domestique ou artisanal, deux évolutions méritent attention.
La première concerne les détecteurs de défauts d’arc (DPDA), désormais recommandés pour les circuits de prises dans les pièces à risque. Un atelier bois, avec ses poussières combustibles et ses rallonges sollicitées, entre dans cette catégorie. Le DPDA détecte les arcs électriques naissants dans un câble abîmé ou un contact desserré, avant qu’ils ne provoquent un départ de feu.
La seconde évolution porte sur la conformité Consuel : toute création ou extension de réseau triphasé réalisée après septembre 2025 devra respecter la série 2024. Un atelier qui fait l’objet d’une déclaration de travaux ou d’un passage Consuel sera jugé sur ces nouvelles règles, pas sur l’ancienne édition 2002.
Pour un atelier bois en cours d’aménagement, intégrer ces exigences dès maintenant évite de reprendre l’installation dans quelques mois. Le coût d’un différentiel de type F ou d’un DPDA reste modeste rapporté au prix d’une machine triphasée.
